Lekcja 14: Widzę Cię - czujnik odległości.

Tematem tej lekcji jest analogowy czujnik doległości na podczerwień Sharp GP2Y0A21YK0F.
Specyfikacja czujnika poniżej:

  • Zakres pomiarowy 10 - 80 cm.
  • Napięcie zasilania 4,5 do 5,5 V.
  • Średni pobór prądu 30 mA.
  • Czas odpowiedzi: 38 ms.
  • Wyjście: sygnał napięciowy-analogowy
  • Obudowa: 29.5 x 13.0 x 13.5 mm

Czujnik stosuje sie przede wszystkim w budowie robotów, które poruszają się samodzielnie i musza mieć układ orientacji w przestrzeni oraz możliwość omijania przeszkód.
Czujnik pozwala określać odległość od przedmiotów i napięcie wyjściowe czujnika rosnie wraz z maleniem odległości.

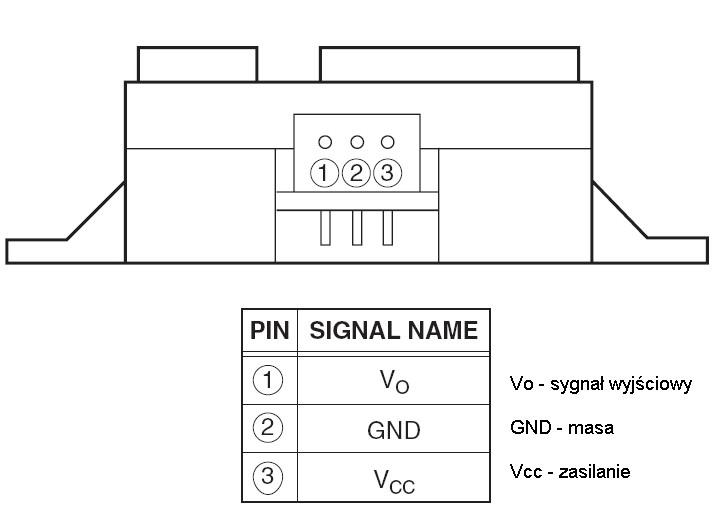

Wyjścia czujnika:

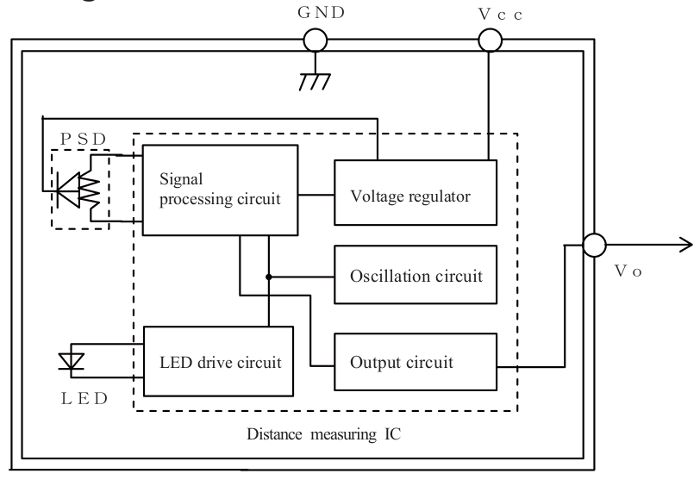

Schemat blokowy czujnika:

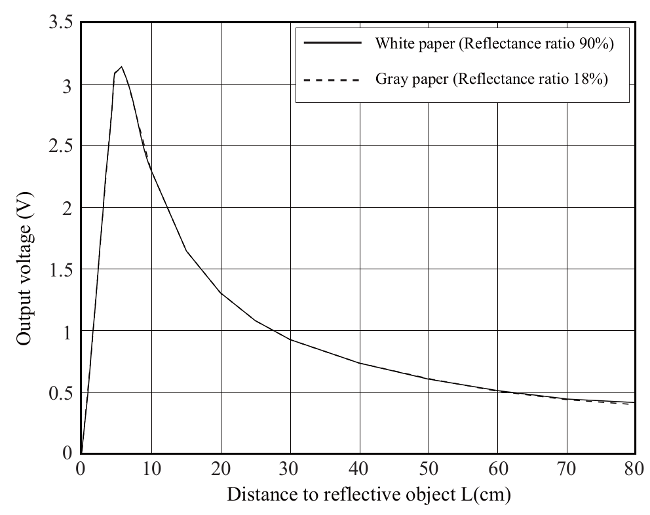

Charakterystyka czujnika wykazuje, że największe napięcie uzyskujemy dla odległości około 5 cm i wynosi ono około 3.1V. Należy zauważyć, że charakterystyka czułości dla przedmiotu o barwie białej (o współczynniku odbicia światła 90%) pokrywa się z charakterystyką dla kartki szarej (o współczynniku odbicia światła 18%).

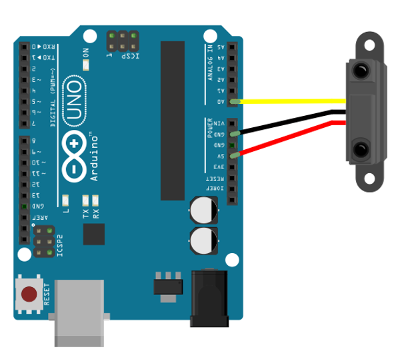

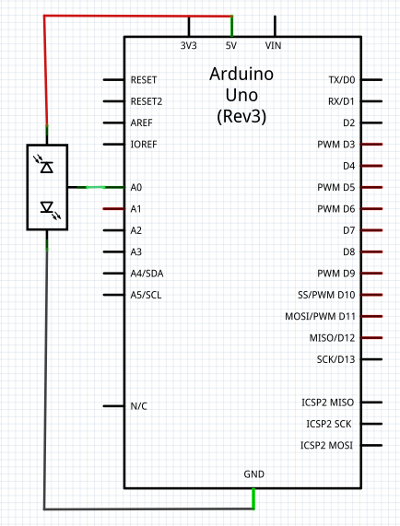

Łączymy układ wg schematu:


Piszemy kod:

        int odl;
        int odl_cm;
        char info[124];
        void setup(){
            Serial.begin(9600);
            };
        void loop(){
            odl=analogRead(0);
            odl_cm=(6762/(odl-9))-4;
            sprintf(info, "Odleglosc: %d cm", odl_cm);
            Serial.println(info);
            delay(1000);
            }

W linii 1 i 2 deklarujemy zmienne odl przechowującą zczytaną wartość z wyjścia analogowego czujnika, i odl_cm, która będzie przechowywać obliczoną wartość w centymetrach.
W linii 5 ustalamy prędkość przesyłania informacji na 9600 bitów na sekundę.
W linii 8 zczytujemy wartość mierzoną z pinu analogowego 0.
W linii 9 przeliczamy mierzoną wartość na centymetry.
W linii 10 składamy informację do wyświetlenia w zmiennej info.
W linii 11 wyświetlamy zawartość zmiennej info.
W linii 12 przerywamy pomiar na jedną sekundę.
